NYKW2系列
智能型万能式断路器

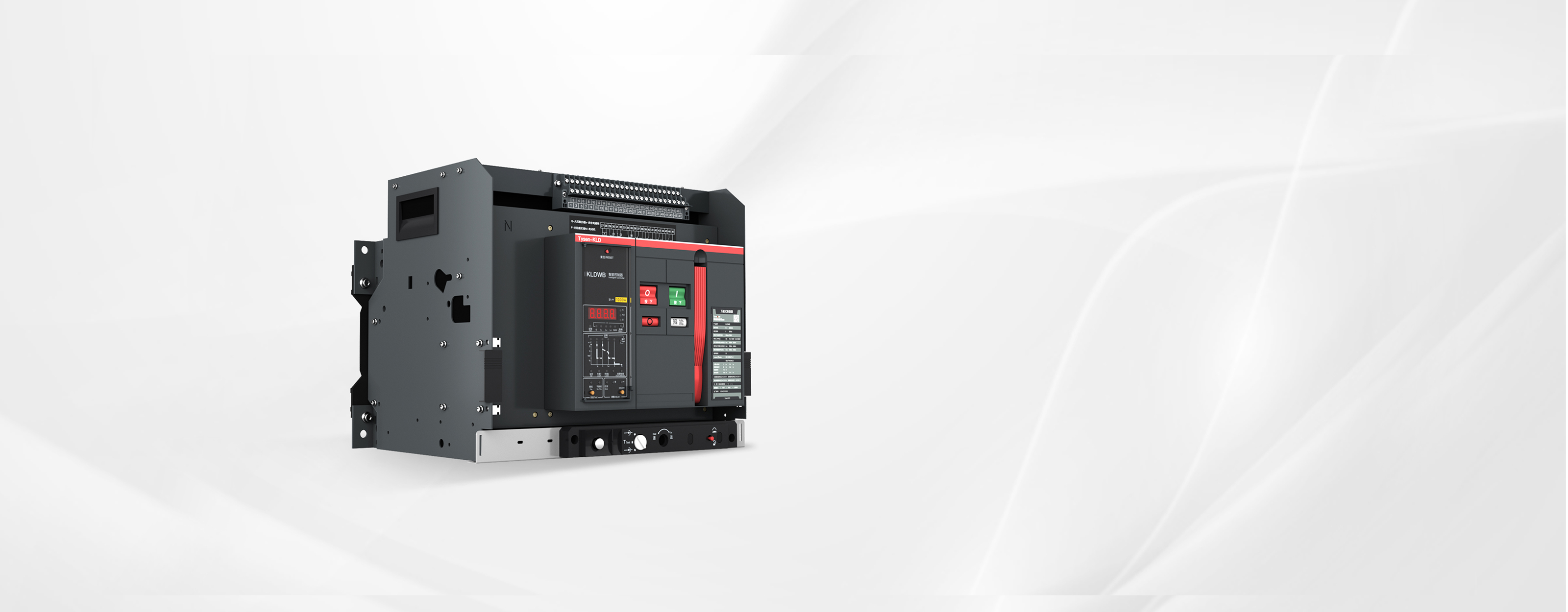

NYKW2系列 智能型万能式断路器
NYKW2系列智能型万能式断路器，主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。采用智能化控制单元，具有多种保护方式，提高供电可靠性。同时带有开放式通讯接口进行四遥以满足控制中心和自动化系统的要求。
NYKW2系列智能型万能式断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

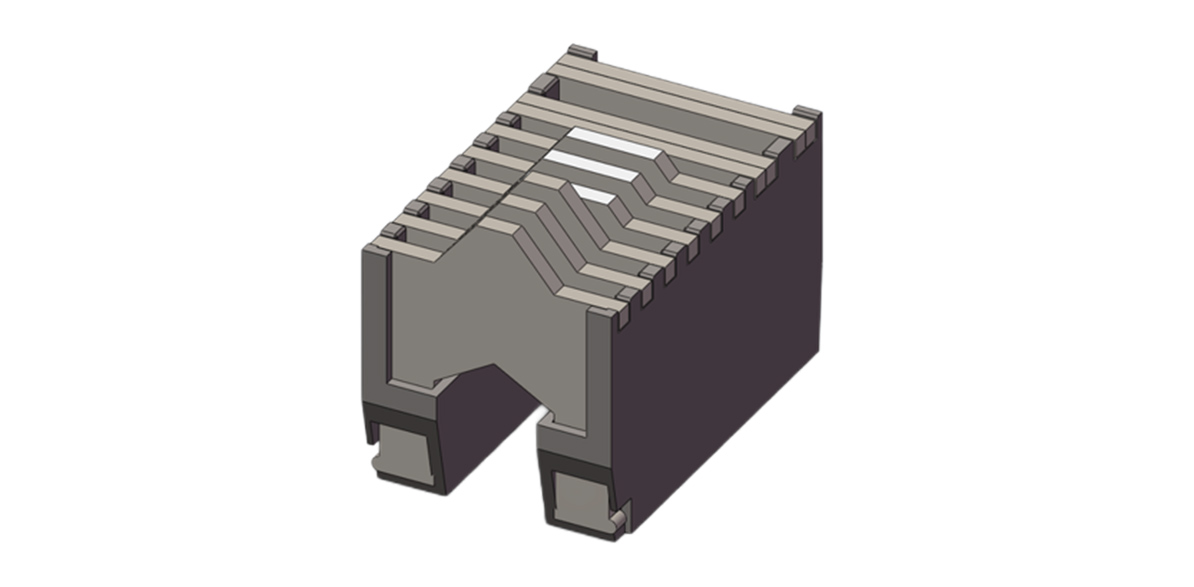

采用磁吹灭弧技术，多层金属栅片灭弧结构，带“V”型槽灭弧栅片交错式排布，有效提高电弧电压，同时灭弧室侧壁采用产气材料可增加灭弧室气压，推动电弧快速进入灭弧室，快速熄弧，使之成为零飞弧空气断路器。
采用主、弧两档触头结构，额定电流由主触头承担，电弧由弧触头承担，因而电弧对主触头的烧损很小
新型触头支持设计，电动斥力补偿为触头压力，动热稳定性更优。产气材料包裹动静触头，高压气体驱动电弧快速向灭弧室运动，触头电气寿命更长。

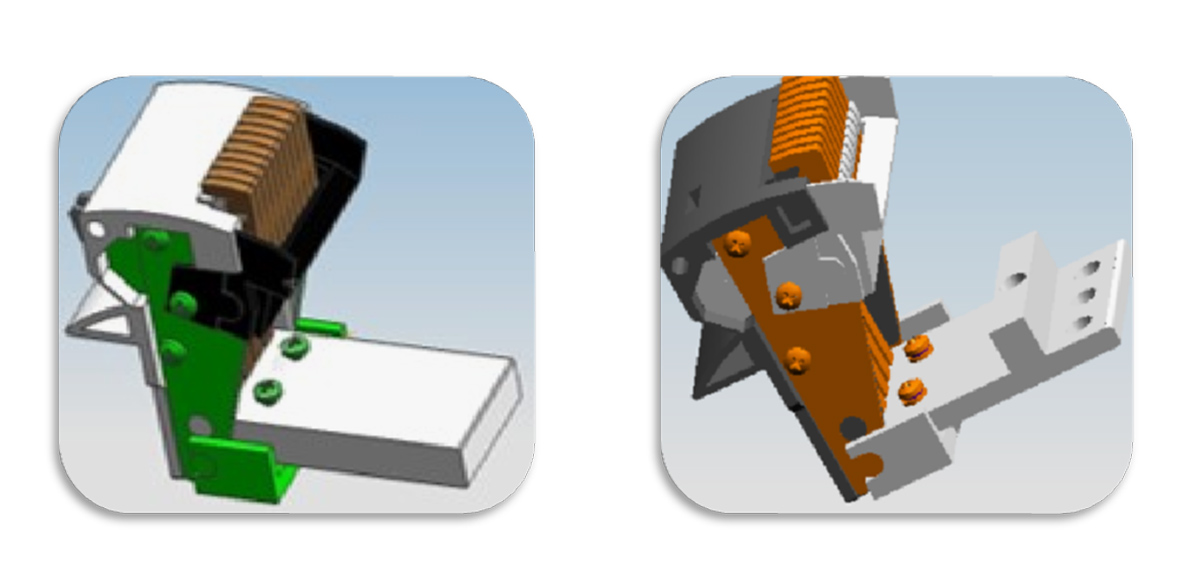

主触头呈梳状，由多片触头并联而成，以减少电动斥力，增加散热效应，有利于产品性能指标(可靠性、温升、分断能力等)的提高。
NYKW2系列智能型断路器依托各种传感器技术、微电子技术和各种信息传输技术，将控制、测量及通信等功能融于一体，可以更好的完成开断和保护任务；多种保护功能组合，适用于不同运用场景，以满足控制中心和自动化系统的要求，实现断路器的智能化操作。
可编程继电器信号单元，区域连锁(ZSI) ，负载监控，需量值测量等拓展单元，可满足不同应用场合需求。
| 型号 | 额定工作电压Ue（V） | 额定绝缘电压Ui(V)50Hz | 额定冲击耐受电压Uimp(V) | 壳架电流Inm(A) | 额定电流In(A) | 极数 | 短路分断能力 | 额定短路接通能力Icm（kA）（峰值） | 额定短时耐受电流Icw（kA)/1s | N相额定电流In（A） | |||||
| 额定极限短路分断能力Icu（kA） | 额定运行短路分断能力Ics（kA） | ||||||||||||||
| AC400V | AC690V | AC400V | AC690V | AC 400V |
AC 690V |
AC 400V |
AC 690V |
||||||||
| NYKW2-2000 | AC400、690 | AC1000 | AC12000 | 2000 | 630 | 3、4 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | 100%In |
| 800 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 1000 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 1250 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 1600 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 2000 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| NYKW2-3200 | 3200 | 2000 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||
| 2500 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||||
| 2900 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||||
| 3200 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||||
| NYKW2-4000 | 4000 | 3600 | 120 | 85 | 100 | 80 | 264 | 187 | 100 | 80 | 50%In | ||||
| 4000 | 120 | 85 | 100 | 80 | 264 | 187 | 100 | 80 | |||||||
| NYKW2-6300 | 6300 | 4000 | 120 | 80 | 100 | 65 | 264 | 165 | 100 | 65 | |||||
| 5000 | 120 | 80 | 100 | 65 | 264 | 165 | 100 | 65 | |||||||
| 6300 | 120 | 80 | 100 | 65 | 264 | 165 | 100 | 65 | |||||||
| 控制器型号 | NT-2L | NT-M | NT-2M | NT-3M | NT-2H | NT-3H |
| 显示方式 | 电子式 | 数码显示 | 数码显示 | 液晶显示 | 数码显示 | 液晶显示 |
| 过载长延时保护 | ● | ● | ● | ● | ● | ● |
| 短路短延时保护 | 〇 | ● | ● | ● | ● | ● |
| 短路瞬时保护 | ● | ● | ● | ● | ● | ● |
| 接地故障保护 | 〇 | ● | ● | ● | ● | ● |
| 电流不平衡保护 | - | - | 〇 | 〇 | 〇 | 〇 |
| 功能试验 | ● | ● | ● | ● | ● | ● |
| 故障记忆 | ● | ● | ● | ● | ● | ● |
| 信号触点输出 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 热记忆 | ● | ● | ● | ● | ● | ● |
| 自诊断 | ● | ● | ● | ● | ● | ● |
| MCU工作指示 | ● | - | - | - | - | - |
| 电流柱状显示 | ● | - | - | - | - | - |
| 电流测量 | - | ● | ● | ● | ● | ● |
| MCR及越限跳闸 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 负载监控 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
| 故障状态指示及数值显示 | ● | ● | ● | ● | ● | ● |
| 电压测量 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
| 功率因数 | - | - | 〇 | 〇 | 〇 | 〇 |
| 功率测量 | - | - | 〇 | 〇 | 〇 | 〇 |
| 电能测量 | - | - | 〇 | 〇 | 〇 | 〇 |
| 通讯功能 | - | - | - | - | ● | ● |
| 触头磨损指示功能 | - | - | ● | ● | ● | ● |
| 区域连锁 | - | - | - | 〇 | - | 〇 |
| 谐波测量 | - | - | - | 〇 | - | 〇 |
| 电压保护 | - | - | - | 〇 | - | 〇 |
| 电网历史参数记忆 | - | - | 〇 | 〇 | 〇 | 〇 |
| 技数功能 | - | - | ● | ● | ● | ● |
说明：● 标配功能 〇 选配功能 - 无此功能
| NYKW2 | 2000 | 3P | 630A | M型 | 抽屉式水平接线 | 附加功能 |
| 产品代号 | 壳架等级 | 极数代号 | 额定电流 | 智能控制器 | 安装方式 | 附加功能 |
| NYKW2： 智能型万能式 断路器 |
2000A 3200A 4000A 6300A |
3P:3极 4P:4极 |
630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 3600A 4000A 5000A 6300A |
2L型 M型 2M型 3M型 2H型 3H型 |
固定式水平接线 抽屉式水平接线 固定式垂直接线 抽屉式垂直接线 |
欠压脱扣器 失压脱扣器 外置电流互感器(3P+N) 一锁一钥匙 两锁一钥匙 三锁两钥匙 钢缆式机械联锁 |
基本技术参数表
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：2000
额定电流In(A)：630
极数：3、4
额定极限短路分断能力Icu（kA）：85（AC400V）；
50（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
40（AC690V）
额定短路接通能力Icm（kA）（峰值）：187（AC400V）；
105（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
40（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：2000
额定电流In(A)：800
极数：3、4
额定极限短路分断能力Icu（kA）：85（AC400V）；
50（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
40（AC690V）
额定短路接通能力Icm（kA）（峰值）：187（AC400V）；
105（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
40（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：2000
额定电流In(A)：1000
极数：3、4
额定极限短路分断能力Icu（kA）：85（AC400V）；
50（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
40（AC690V）
额定短路接通能力Icm（kA）（峰值）：187（AC400V）；
105（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
40（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：2000
额定电流In(A)：1250
极数：3、4
额定极限短路分断能力Icu（kA）：85（AC400V）；
50（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
40（AC690V）
额定短路接通能力Icm（kA）（峰值）：187（AC400V）；
105（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
40（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：2000
额定电流In(A)：1600
极数：3、4
额定极限短路分断能力Icu（kA）：85（AC400V）；
50（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
40（AC690V）
额定短路接通能力Icm（kA）（峰值）：187（AC400V）；
105（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
40（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：2000
额定电流In(A)：2000
极数：3、4
额定极限短路分断能力Icu（kA）：85（AC400V）；
50（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
40（AC690V）
额定短路接通能力Icm（kA）（峰值）：187（AC400V）；
105（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
40（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：3200
额定电流In(A)：2000
极数：3、4
额定极限短路分断能力Icu（kA）：100（AC400V）；
65（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
50（AC690V）
额定短路接通能力Icm（kA）（峰值）：220（AC400V）；
143（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
50（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：3200
额定电流In(A)：2500
极数：3、4
额定极限短路分断能力Icu（kA）：100（AC400V）；
65（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
50（AC690V）
额定短路接通能力Icm（kA）（峰值）：220（AC400V）；
143（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
50（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：3200
额定电流In(A)：2900
极数：3、4
额定极限短路分断能力Icu（kA）：100（AC400V）；
65（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
50（AC690V）
额定短路接通能力Icm（kA）（峰值）：220（AC400V）；
143（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
50（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：3200
额定电流In(A)：3200
极数：3、4
额定极限短路分断能力Icu（kA）：100（AC400V）；
65（AC690V）
额定运行短路分断能力Ics（kA）：65（AC400V）；
50（AC690V）
额定短路接通能力Icm（kA）（峰值）：220（AC400V）；
143（AC690V）
额定短时耐受电流Icw（kA)/1s：65（AC400V）；
50（AC690V）
N相额定电流In（A）：100%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：4000
额定电流In(A)：3600
极数：3、4
额定极限短路分断能力Icu（kA）：120（AC400V）；
85（AC690V）
额定运行短路分断能力Ics（kA）：100（AC400V）；
80（AC690V）
额定短路接通能力Icm（kA）（峰值）：264（AC400V）；
187（AC690V）
额定短时耐受电流Icw（kA)/1s：100（AC400V）；
80（AC690V）
N相额定电流In（A）：50%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：4000
额定电流In(A)：4000
极数：3、4
额定极限短路分断能力Icu（kA）：120（AC400V）；
85（AC690V）
额定运行短路分断能力Ics（kA）：100（AC400V）；
80（AC690V）
额定短路接通能力Icm（kA）（峰值）：264（AC400V）；
187（AC690V）
额定短时耐受电流Icw（kA)/1s：100（AC400V）；
80（AC690V）
N相额定电流In（A）：50%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：6300
额定电流In(A)：4000
极数：3、4
额定极限短路分断能力Icu（kA）：120（AC400V）；
80（AC690V）
额定运行短路分断能力Ics（kA）：100（AC400V）；
65（AC690V）
额定短路接通能力Icm（kA）（峰值）：264（AC400V）；
165（AC690V）
额定短时耐受电流Icw（kA)/1s：100（AC400V）；
65（AC690V）
N相额定电流In（A）：50%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：6300
额定电流In(A)：5000
极数：3、4
额定极限短路分断能力Icu（kA）：120（AC400V）；
80（AC690V）
额定运行短路分断能力Ics（kA）：100（AC400V）；
65（AC690V）
额定短路接通能力Icm（kA）（峰值）：264（AC400V）；
165（AC690V）
额定短时耐受电流Icw（kA)/1s：100（AC400V）；
65（AC690V）
N相额定电流In（A）：50%In
额定工作电压Ue（V）：AC400、690
额定绝缘电压Ui(V)50Hz：AC1000
额定冲击耐受电压Uimp(V)：AC12000
壳架电流Inm(A)：6300
额定电流In(A)：6300
极数：3、4
额定极限短路分断能力Icu（kA）：120（AC400V）；
80（AC690V）
额定运行短路分断能力Ics（kA）：100（AC400V）；
65（AC690V）
额定短路接通能力Icm（kA）（峰值）：264（AC400V）；
165（AC690V）
额定短时耐受电流Icw（kA)/1s：100（AC400V）；
65（AC690V）
N相额定电流In（A）：50%In
NYKW2系列控制器汇总
显示方式：电子式
过载长延时保护：●
短路短延时保护：〇
短路瞬时保护：●
接地故障保护：〇
电流不平衡保护：-
功能试验：●
故障记忆：●
信号触点输出：〇
热记忆：●
自诊断：●
MCU工作指示：●
电流柱状显示：●
电流测量：-
MCR及越限跳闸：〇
负载监控：-
故障状态指示及数值显示：●
电压测量：-
功率因数：-
功率测量：-
电能测量：-
通讯功能：-
触头磨损指示功能：-
区域连锁：-
谐波测量：-
电压保护：-
电网历史参数记忆：-
计数功能：-
显示方式：数码显示
过载长延时保护：●
短路短延时保护：●
短路瞬时保护：●
接地故障保护：●
电流不平衡保护：-
功能试验：●
故障记忆：●
信号触点输出：〇
热记忆：●
自诊断：●
MCU工作指示：-
电流柱状显示：-
电流测量：●
MCR及越限跳闸：〇
负载监控：〇
故障状态指示及数值显示：●
电压测量：〇
功率因数：-
功率测量：-
电能测量：-
通讯功能：-
触头磨损指示功能：-
区域连锁：-
谐波测量：-
电压保护：-
电网历史参数记忆：-
计数功能：-
显示方式：数码显示
过载长延时保护：●
短路短延时保护：●
短路瞬时保护：●
接地故障保护：●
电流不平衡保护：〇
功能试验：●
故障记忆：●
信号触点输出：〇
热记忆：●
自诊断：●
MCU工作指示：-
电流柱状显示：-
电流测量：●
MCR及越限跳闸：〇
负载监控：〇
故障状态指示及数值显示：●
电压测量：〇
功率因数：〇
功率测量：〇
电能测量：〇
通讯功能：-
触头磨损指示功能：●
区域连锁：-
谐波测量：-
电压保护：-
电网历史参数记忆：〇
计数功能：●
显示方式：液晶显示
过载长延时保护：●
短路短延时保护：●
短路瞬时保护：●
接地故障保护：●
电流不平衡保护：〇
功能试验：●
故障记忆：●
信号触点输出：〇
热记忆：●
自诊断：●
MCU工作指示：-
电流柱状显示：-
电流测量：●
MCR及越限跳闸：〇
负载监控：〇
故障状态指示及数值显示：●
电压测量：〇
功率因数：〇
功率测量：〇
电能测量：〇
通讯功能：-
触头磨损指示功能：●
区域连锁：〇
谐波测量：〇
电压保护：〇
电网历史参数记忆：〇
计数功能：●
显示方式：数码显示
过载长延时保护：●
短路短延时保护：●
短路瞬时保护：●
接地故障保护：●
电流不平衡保护：〇
功能试验：●
故障记忆：●
信号触点输出：〇
热记忆：●
自诊断：●
MCU工作指示：-
电流柱状显示：-
电流测量：●
MCR及越限跳闸：〇
负载监控：〇
故障状态指示及数值显示：●
电压测量：〇
功率因数：〇
功率测量：〇
电能测量：〇
通讯功能：●
触头磨损指示功能：●
区域连锁：-
谐波测量：-
电压保护：-
电网历史参数记忆：〇
计数功能：●
显示方式：液晶显示
过载长延时保护：●
短路短延时保护：●
短路瞬时保护：●
接地故障保护：●
电流不平衡保护：〇
功能试验：●
故障记忆：●
信号触点输出：〇
热记忆：●
自诊断：●
MCU工作指示：-
电流柱状显示：-
电流测量：●
MCR及越限跳闸：〇
负载监控：〇
故障状态指示及数值显示：●
电压测量：〇
功率因数：〇
功率测量：〇
电能测量：〇
通讯功能：●
触头磨损指示功能：●
区域连锁：〇
谐波测量：〇
电压保护：〇
电网历史参数记忆：〇
计数功能：●
说明：● 标配功能 〇 选配功能 - 无此功能
产品代号：NYKW2：智能型万能式 断路器
壳架等级：2000A/3200A/4000A/6300A
极数代号：3P:3极/4P:4极
额定电流：630A/800A/1000A/1250A /1600A/2000A/2500A/2900A/3200A/
3600A/4000A/5000A/6300A
智能控制器：2L型/M型/2M型/3M型/2H型 /3H型/
安装方式：固定式水平接线/
抽屉式水平接线/固定式垂直接线/
抽屉式垂直接线
附加功能：欠压脱扣器/失压脱扣器/
外置电流互感器(3P+N)/一锁一钥匙/
两锁一钥匙/三锁两钥匙/钢缆式机械 联锁
