NPM系列
智能电力仪表
（中文液晶型、液晶型、数码型）
智能
高效
安全
全面
NPM系列
智能电力仪表
（中文液晶型、液晶型、数码型）

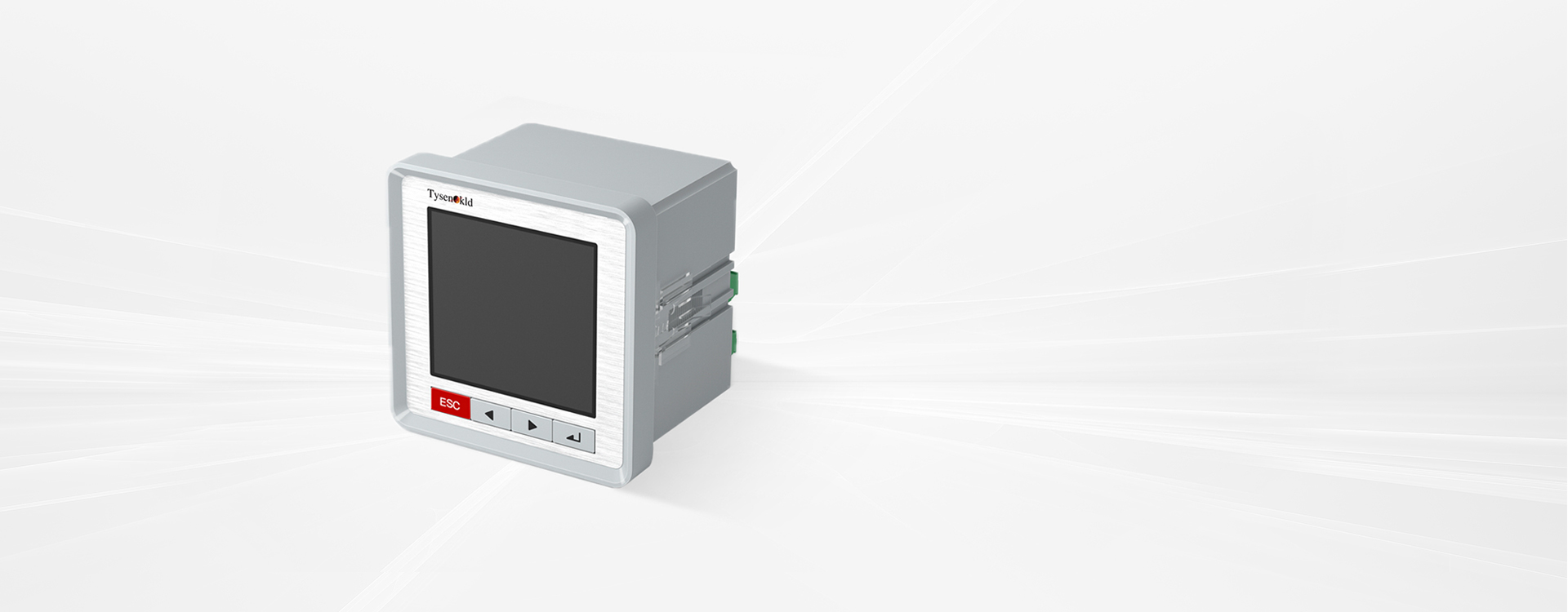

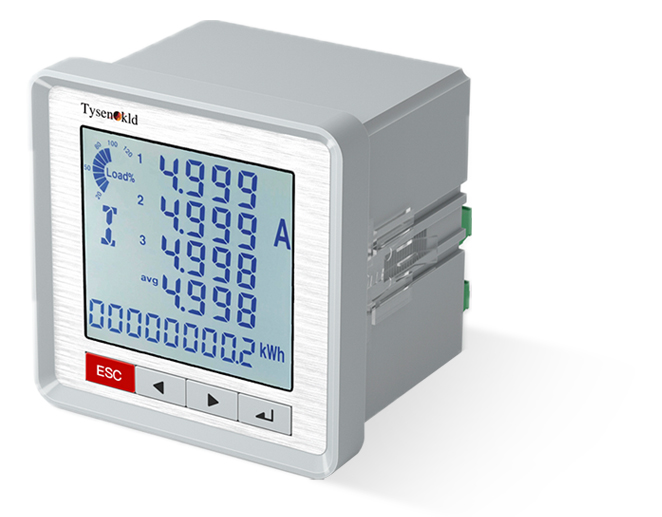

NPM系列智能电力仪表可实现对用电负荷的全电量参数测量，模块化设计。具有高防护等级、多种显示方式、标配RS485通信接口，支持Modbus-RTU和DL/T645通信协议，可接入各类电力监控系统和能源管理系统，助力客户实现数据共享和综合管理。广泛应用于工业、商业、住宅和基础设施等领域，实现智能化控制和管理。
可以快速检测系统中的异常和故障，如过载、电压波动等，及时发出警报，减少系统故障的潜在风险。能够提供精确的读数，包括电压、电流、功率、功率因数等多种电气参数，有助于详细了解电力系统的运行状况。
支持多种通讯协议，实现与上层设备的联通，运维人员通过后台远程查看和控制电力系统的状态，可快速响应和处理问题。
具备数据记录功能，能够存储历史数据，便于进行长期的数据分析和趋势预测。
| 功能 | 参数 | |
| 工作电源 | 电源范围 | AC/DC 85~265V |
| 功耗 | ≤5VA | |
| 测量显示 | 频率 | 40~65Hz，精度0.05Hz |
| 功率 | 有功、无功、视在功率，精度0.5级 | |
| 电能 | 四象限计量，有功精度C级，无功精度1.0级 | |
| 显示 | 全中文LCD显示，可编程设置、显示内容可以切换或循环显示 | |
| 输入电压 | 网络 | 单相、三相四线、三相三线 |
| 额定值 | AC100V、400V、690V | |
| 过负荷 | 长期过负荷1.2倍；短期过负荷2倍（60s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | >1.72MΩ | |
| 精度 | 真有效值测量，精度等级0.2级 | |
| 输入电流 | 额定值 | AC1A、5A |
| 过负荷 | 长期过负荷1.2倍；瞬时负荷10倍（5s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | ＜20mΩ | |
| 精度 | 真有效值测量，精度等级0.2级 | |
| 扩展功能 | 通讯接口 | RS485（MODBUS-RTU协议或DL/T645-2007协议） |
| 开关量接口 | DI无源干接点输入，DO输出 | |
| 脉冲输出 | 2路电能脉冲输出 | |
| 变送输出 | DC 4~20mA | |
| 环境 | 工作环境 | -25~60℃，5~95%不结露 |
| 储存环境 | -40~85℃ | |
| 安全 | 耐压 | 输入、输出、电源三者之间均>2kV |
| 绝缘 | 输入、输出、电源对机壳>100MΩ | |
| 外形尺寸 | 面框 | 96*96mm |
| 开孔尺寸 | 91*91mm | |
| 实时测量参数 | 相、线电压 | 各相电压，各线电压 |
| 电流 | 各相电流、中线电流 | |
| 功率 | 各相有功、无功、视在功率；三相总有功、无功、视在功率 | |
| 功率因数 | 各相功率因数，三相总功率因数 | |
| 负载性质 | 阻性、容性、感性 | |
| 频率 | 系统频率 | |
| 需量 | 需量 | 四象限有功、无功及视在功率 |
| 实时电度 | 有功、无功电度 | 双方向、绝对值及净值 |
| 最值统计 | 最大值、最小值统计（带时标） | 电流、电压、功率、需量、功率因数、频率 |
| 分时电度（选配） | 分时有功、无功电度 | 三相双方向有功、无功电度 |
| SOE | DI变位顺序记录 | 分辨率为1ms可记录64条 |
| 越限报警 | 报警项目 | 各项实时测量参数 |
| 电力品质（选配） | 电流、电压谐波含量、畸变率、不对称度 | 直观图形坐标查看，设备显示2-51谐波柱状图，通信读取2-63次 |
| 时间（选配） | 实时时钟 | 年、月、日、时、分、秒 |
| 功能 | 参数 | |
| 工作电源 | 电源范围 | AC/DC 85~265V |
| 功耗 | ≤5VA | |
| 测量显示 | 频率 | 40~65Hz，精度0.05Hz |
| 功率 | 有功、无功、视在功率，精度0.5级 | |
| 电能 | 四象限计量，有功精度C级，无功精度1.0级 | |
| 显示 | LCD显示，可编程设置、显示内容可以切换或循环显示 | |
| 输入电压 | 网络 | 单相、三相四线、三相三线 |
| 额定值 | AC100V、400V、690V | |
| 过负荷 | 长期过负荷1.2倍；短期过负荷2倍（60s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | >1.72MΩ | |
| 精度 | 真有效值测量，精度等级0.2级 | |
| 输入电流 | 额定值 | AC1A、5A |
| 过负荷 | 长期过负荷1.2倍；瞬时负荷10倍（5s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | ＜20mΩ | |
| 精度 | 真有效值测量，精度等级0.2级 | |
| 扩展功能 | 通讯接口 | RS485（MODBUS-RTU协议或DL/T645-2007协议） |
| 开关量接口 | DI无源干接点输入，DO输出 | |
| 脉冲输出 | 2路电能脉冲输出 | |
| 变送输出 | DC 4~20mA | |
| 环境 | 工作环境 | -25~60℃，5~95%不结露 |
| 储存环境 | -40~85℃ | |
| 安全 | 耐压 | 输入、输出、电源三者之间均>2kV |
| 绝缘 | 输入、输出、电源对机壳>100MΩ | |
| 外形尺寸 | 面框 | 96*96mm; 72*72mm |
| 开孔尺寸 | 91*91mm; 67*67mm | |
| 实时测量参数 | 相、线电压 | 各相电压，各线电压 |
| 电流 | 各相电流、中线电流 | |
| 功率 | 各相有功、无功、视在功率；三相总有功、无功、视在功率 | |
| 功率因数 | 各相功率因数，三相总功率因数 | |
| 负载性质 | 阻性、容性、感性 | |
| 频率 | 系统频率 | |
| 需量 | 需量 | 四象限有功、无功及视在功率 |
| 实时电度 | 有功、无功电度 | 双方向、绝对值及净值 |
| 最值统计 | 最大值、最小值统计（带时标） | 电流、电压、功率、需量、功率因数、频率 |
| 分时电度（选配） | 分时有功、无功电度 | 三相双方向有功、无功电度 |
| SOE | DI变位顺序记录 | 分辨率为1ms可记录64条 |
| 越限报警 | 报警项目 | 各项实时测量参数 |
| 电力品质（选配） | 电流、电压谐波含量、畸变率、不对称度 | 畸变率数字显示或通信读取，其他为通信读取 |
| 时间（选配） | 实时时钟 | 年、月、日、时、分、秒 |
| NPM96 | ZH | Q | 3 | nDI | R | RJ |
| 产品代号 | 显示方式 | 功能代号 | 相数 | 附加功能 | 标配功能 | 附加功能 |
| NPM96: 96款智能电力仪表 |
ZH:中文液晶型 Y:液晶型 S:数码型 |
A:电流 B:电压 Q:多功能 S:多功能+谐波 T:多功能+分时电能 W:多功能+谐波+分时电能 |
3:三相 1:单相 |
DI:开关量输入 DO:继电器输出 M:模拟量输出 P:脉冲输出 |
R:RS485通讯 | RJ:以太网功能 6T:6路测温功能 R:RS485通讯 |
• 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• ZH款(限96尺寸):可选功能包括8DI、4DO、2M、2R、2P,由于端口数量原因，最大功能为8DI/2DO/2P/2M/2R或8DI/4DO/2M/2R;C触摸屏功能
• Y款：最大功能为8DI/2DO/2P/2M/2R/RJ或8DI/4DO/2M/2R/RJ,当选择6T(6路测温)时，最大功能为4DI/2DO/2P/1R/6T或者4DI/4DO/1R/6T或者4DI/2DO/2M/R/6T
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
• DI数量只能选择4Dl或者8DI，DO数量只能选择2DO或者4DO
| NPM72 | Y | Q | 3 | nDI | R |
| 产品代号 | 显示方式 | 功能代号 | 相数 | 附加功能 | 功能标配 |
| NPM72: 72款智能电力仪表 |
Y:液晶型 S:数码型 |
A:电流 B:电压 Q:多功能 S:多功能+谐波 T:多功能+分时电能 W:多功能+谐波+分时电能 |
3:三相 1:单相 |
DI:开关量输入 DO:继电器输出 M:模拟量输出 P:脉冲输出 |
R:RS485通讯 |
• 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• 72款；最大附加功能为4DI/2DO/1M/R/2P
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
•DI数量只能选择4Dl或者8DI,DO数量只能选择2DO或者4DO
工作电源：电源范围：AC/DC 85~265V；功耗：≤5VA
测量显示：频率：40~65Hz，精度0.05Hz； 功率：有功、无功、视在功率，精度0.5级； 电能：四象限计量，有功精度C级，无功精度1.0级； 显示：全中文LCD显示，可编程设置、显示内容可以切换或循环显示；
输入电压：网络：单相、三相四线、三相三线；额定值：AC100V、400V、690V；过负荷：长期过负荷1.2倍；短期过负荷2倍（60s）；功耗：＜0.11VA（每相）；阻抗：＞1.72MΩ；精度：真有效值测量，精度等级0.2级；
输入电流：额定值：AC1A、5A；过负荷 ：长期过负荷1.2倍；瞬时负荷10倍（5s）；功耗 ：＜0.1VA（每相）；阻抗：＜20mΩ；；精度：真有效值测量，精度等级0.2级；
扩展功能：通讯接口：RS485（MODBUS-RTU协议或DL/T645-2007协议）；开关量接口 ：DI无源干接点输入，DO输出；脉冲输出： 2路电能脉冲输出；变送输出 ： DC 4~20mA；
环境：工作环境 ：-25~60℃，5~95%不结露；储存环境：-40~85℃；
安全：耐压：输入、输出、电源三者之间均>2kV；绝缘 ：输入、输出、电源对机壳>100MΩ；
外形尺寸：面框：96*96mm；开孔尺寸：91*91mm；
实时测量参数：相、线电压：各相电压，各线电压；电流：各相电流、中线电流；功率：各相有功、无功、视在功率/三相总有功、无功、视在功率； 功率因数：各相功率因数，三相总功率因数；负载性质：阻性、容性、感性；频率：系统频率；
需量：需量：四象限有功、无功及视在功率；
实时电度：有功、无功电度：双方向、绝对值及净值；
最值统计：最大值、最小值统计（带时标），电流、电压、功率、需量、功率因数、频率；
分时电度（选配） ：分时有功、无功电度，三相双方向有功、无功电度；
SOE ：DI变位顺序记录，分辨率为1ms可记录64条；
越限报警 ：报警项目，各项实时测量参数；
电力品质（选配） ：电流、电压谐波含量、畸变率、不对称度；直观图形坐标查看，设备显示2-51谐波柱状图，通信读取2-63次；
时间（选配） ：实时时钟：年、月、日、时、分、秒；
工作电源：电源范围：AC/DC 85~265V；功耗：≤5VA
测量显示：频率：40~65Hz，精度0.05Hz； 功率：有功、无功、视在功率，精度0.5级； 电能：四象限计量，有功精度C级，无功精度1.0级； 显示：LCD显示，可编程设置、显示内容可以切换或循环显示；
输入电压：网络：单相、三相四线、三相三线；额定值：AC100V、400V、690V；过负荷：长期过负荷1.2倍；短期过负荷2倍（60s）；功耗：＜0.1VA（每相）；阻抗：＞1.72MΩ；精度：真有效值测量，精度等级0.2级；
输入电流：额定值：AC1A、5A；过负荷 ：长期过负荷1.2倍；瞬时负荷10倍（5s）；功耗 ：＜0.1VA（每相）；阻抗：＜20mΩ；；精度：真有效值测量，精度等级0.2级；
扩展功能：通讯接口：RS485（MODBUS-RTU协议或DL/T645-2007协议）；开关量接口 ：DI无源干接点输入，DO输出；脉冲输出： 2路电能脉冲输出；变送输出 ： DC 4~20mA；
环境：工作环境 ：-25~60℃，5~95%不结露；储存环境：-40~85℃；
安全：耐压：输入、输出、电源三者之间均>2kV；绝缘 ：输入、输出、电源对机壳>100MΩ；
外形尺寸：面框：96*96mm; 72*72mm；开孔尺寸：91*91mm; 67*67mm；
实时测量参数：相、线电压：各相电压，各线电压；电流：各相电流、中线电流；功率：各相有功、无功、视在功率/三相总有功、无功、视在功率； 功率因数：各相功率因数，三相总功率因数；负载性质：阻性、容性、感性；频率：系统频率；
需量：需量：四象限有功、无功及视在功率；
实时电度：有功、无功电度：双方向、绝对值及净值；
最值统计：最大值、最小值统计（带时标），电流、电压、功率、需量、功率因数、频率；
分时电度（选配） ：分时有功、无功电度，三相双方向有功、无功电度；
SOE ：DI变位顺序记录，分辨率为1ms可记录64条；
越限报警 ：报警项目，各项实时测量参数；
电力品质（选配） ：电流、电压谐波含量、畸变率、不对称度；畸变率数字显示或通信读取，其他为通信读取；
时间（选配） ：实时时钟：年、月、日、时、分、秒；
产品代号：NPM96：96款智能电力仪表
显示方式：ZH:中文液晶型 ；Y:液晶型 S:数码型
功能代号：A:电流；B:电压；Q:多功能；S:多功能+谐波；T:多功能+分时电能；W:多功能+谐波+分时电能；
相数：3:三相；1:单相；
附加功能：DI:开关量输入；DO:继电器输出；M:模拟量输出；P:脉冲输出；
标配功能：R:RS485通讯
附加功能：RJ:以太网功能；6T:6路测温功能；R:RS485通讯；
• 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• ZH款(限96尺寸):可选功能包括8DI、4DO、2M、2R、2P,由于端口数量原因，最大功能为8DI/2DO/2P/2M/2R或8DI/4DO/2M/2R;C触摸屏功能
• Y款：最大功能为8DI/2DO/2P/2M/2R/RJ或8DI/4DO/2M/2R/RJ,当选择6T(6路测温)时，最大功能为4DI/2DO/2P/1R/6T或者4DI/4DO/1R/6T或者4DI/2DO/2M/R/6T
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
• DI数量只能选择4Dl或者8DI，DO数量只能选择2DO或者4DO
产品代号：NPM72：72款智能电力仪表<100us
显示方式：Y:液晶型 ； S:数码型
功能代号：A:电流；B:电压；Q:多功能；S:多功能+谐波；T:多功能+分时电能；W:多功能+谐波+分时电能；
相数：3:三相；1:单相；
附加功能：DI:开关量输入；DO:继电器输出；M:模拟量输出；P:脉冲输出；
标配功能：R:RS485通讯
• 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• 72款；最大附加功能为4DI/2DO/1M/R/2P
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
•DI数量只能选择4Dl或者8DI,DO数量只能选择2DO或者4DO
